CT6865電流傳感器
名稱：其他儀器與工具
品牌：
型號：
簡介：HIOKI最新發售了AC/DC電流傳感器CT6865?，F(xiàn)在在大型太陽能發電設備、電動汽車、混合動力車的開發中，被測物變得更高效、大型，測試電流也隨之增大。CT6865適用于這類領域，是能夠高精度測量交直流最大到1000A大電流的閉口型電流傳...
申請服務
- 產品介紹
HIOKI最新發售了AC/DC電流傳感器CT6865?，F(xiàn)在在大型太陽能發電設備、電動汽車、混合動力車的開發中，被測物變得更高效、大型，測試電流也隨之增大。CT6865適用于這類領域，是能夠高精度測量交直流最大到1000A大電流的閉口型電流傳感器。而且，從直流到變頻器的次級、輸出側，可測量的頻帶很寬，而且溫度范圍也能夠適用于溫度急劇變化的環境等特征，可以適用于各種用途。此外，和HIOKI所開發的高精度機器用的功率分析儀3390組合使用，CT6865可以最高精度為±0.16%rdg.的高精度測量以往使用直接接線方式的功率計不能測量的1000A大電流。
CT6865應用
•大容量的太陽能發電設備的電流測量
•電動汽車、混合動力車的開發
•系統連接用的功率調節器的功率測量等
CT6865主要特點
1.可測最大1000A的大電流
CT6865交直流最大都能測1000A的電流。以往同類型的閉口型電流傳感器最大只能測到500A。而使用CT6865的話，可測到高達1000A的大電流。因此，適用于近年大力推廣的節能技術研究中。
2.寬頻帶、高精度
CT6865的測量頻率的頻帶是DC～20kHz，適用于測量太陽能發電的直流電流，以及變頻器次級和輸出側等廣泛用途。
3.和功率分析儀3390配合使用，可測量直接接線方式無法測量的大電流
現在直接接線方式的功率都不能測1000A的大電流，但是通過CT6865和功率分析儀3390組合使用的話，可以測量此類大電流。而且最高精度達到±0.16%rdg.，以和直接接線方式相同的精度來測量?？蓾M(mǎn)足電動汽車等開發現場的需求。

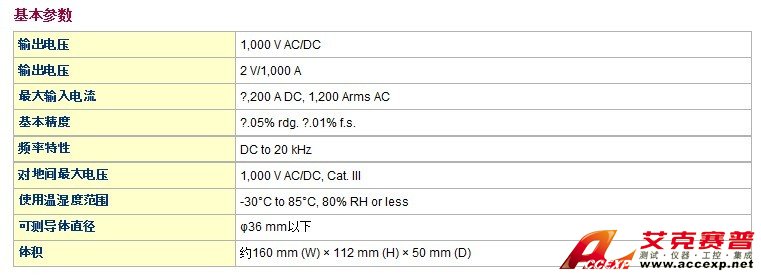

額定輸入電流 AC/DC 1000A
最大輸入電流 AC/DC 1200A（1800Apeak連續，100Hz以下，40°C以下，其它需要降低額定值范圍以下）
頻率特性 振幅：DC～20kHz, 位相: DC～1kHz
振幅/相位精度 DC (±0.05% rdg. ±0.01% f.s. ,無相位規定)
16Hz ≤ f ≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°)
20kHz以下規定振幅，1kHz以下規定相位
消耗功率 7VA以下（測量1000A/55Hz，±12V電源時）
輸出電壓率 2V/額定電流值※儀器的輸出通過傳感器單元9555-10輸出AC+DC電壓。請連接1MΩ等的搞輸入阻抗電壓輸入儀器。
對地間最大額定電壓 AC/DC1000V（50/60Hz，CATⅢ）
可測導體直徑 φ36 mm以下
使用溫濕度范圍 -30°C～+85°C, 80% rh以下（不凝結）
電源電壓 DC ±11 V～±15 V (通過傳感器單元9555-10供電， 9555-10為AC100～240V)
體積及重量 160W × 112H × 50Dmm， 980g，線長3m
附件 說明書×1，標識帶×6
注：CT6865連接示波器或存儲記錄儀為鉗式傳感器供電。
9555-10 基本參數 (電源供應)
適用機型 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一個單元
輸出 BNC 接口，傳感器的輸出信號
功率消耗 AC 轉換器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max.
體積及重量 42mm W × 82mm H × 132mmD, 600g
附件 AC 轉換器9418-15 × 1
