R&S羅德與施瓦茨 ESH3-Z6 單線制 V 形網絡 測量低阻抗電源網絡的干擾電壓
名稱：其他儀器與工具
品牌：
型號：
簡介：主要特點頻率范圍：0.1 MHz 至 200 MHz功率處理容量：最高 100 A，連續電流模擬阻抗：5 μH || 50 Ω，符合 CISPR 25已根據 CISPR 25:2016（第 4 版）進行校準 適...
申請服務
- 產品介紹
主要特點
- 頻率范圍：0.1 MHz 至 200 MHz
- 功率處理容量：最高 100 A，連續電流
- 模擬阻抗：5 μH || 50 Ω，符合 CISPR 25
- 已根據 CISPR 25:2016（第 4 版）進行校準
適用于測量低阻抗電源網絡的干擾電壓

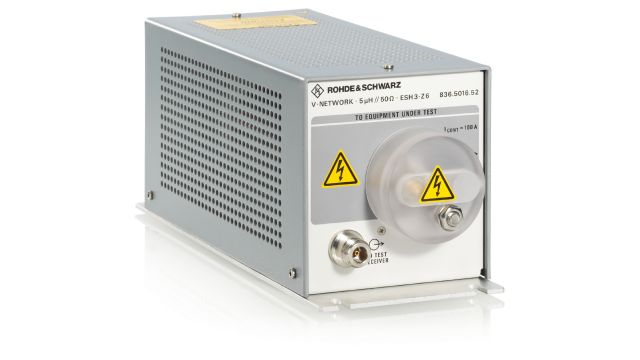

R&S?ESH3-Z6 單線制 V 形網絡的模擬阻抗為 5 μH || 50 Ω，頻率范圍介于 100 kHz 至 200 MHz，并符合 CISPR 25/EN 55025、DEF-STAN 59-411 和 DO-160。依據 MIL-STD-461，此單線制 V 形網絡可替代戰斗機等小型平臺（配電小于 50 m）。R&S?ESH3-Z6 的額定連續電流高達 100 A，最長可處理 30 秒高達 500 A 的電流浪涌。
特性和優點
空心電感
空心設計
R&S?ESH3-Z6 單線制 V 形網絡裝配空心電感和具有大接觸面的螺旋式接線柱，能夠通過電纜接線頭實現到被測設備 (EUT) 和電源的低阻抗連接。兩個接線上的塑料蓋可防止意外接觸。
