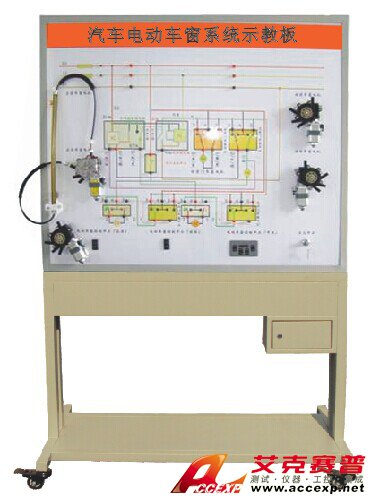

TSI QC610 汽車電動車窗示教板
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC610 汽車電動車窗示教板選用桑塔納汽車電動車窗系統實物，展示汽車電動車窗系統的結構與原理；面板上繪有完整的電動車窗系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。 TSI QC610 汽車電...
申請服務
- 產品介紹
一.TSI QC610 汽車電動車窗示教板結構組成：
四車門電動車窗與控制開關、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
二.TSI QC610 汽車電動車窗示教板功能特點：
1、操縱開關及按鈕，可真實演示汽車電動車窗系統的工作過程。數顯表顯示電壓值；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、發光二極管顯示電動車窗電機狀態；
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
5、立式展柜臺架二層結構，方便檢測工具的擺放。整體結構合理，美觀大方，表面采用烤漆工藝,帶自鎖腳輪。
6、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
