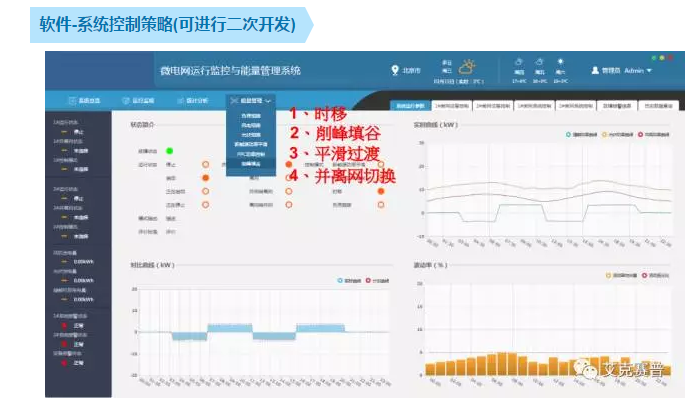

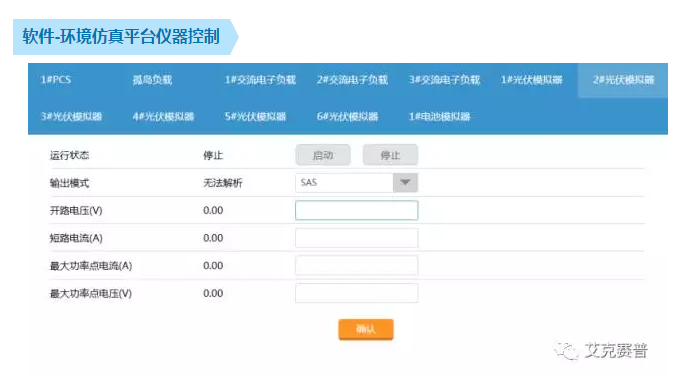

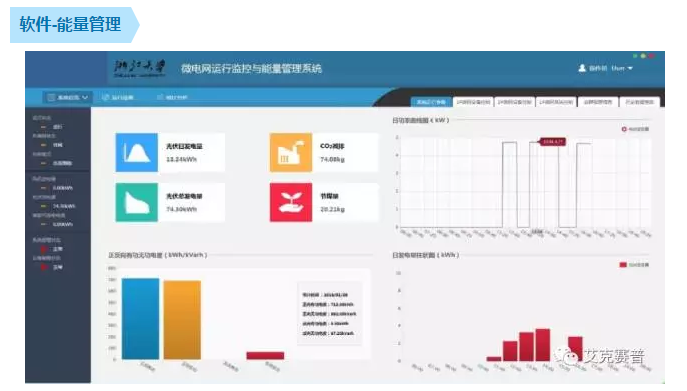

微網是指由分布式電源、儲能裝置、能量轉換裝置、相關負荷和監控、保護裝置匯集而成的小型發配電系統，是一個能夠實現自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行。是智能電網的重要組成部分。

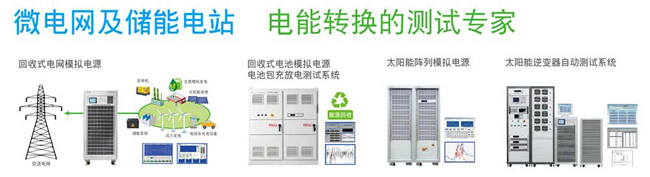

近來替代能源光伏發電及風力發電不斷的增加饋入電網，而這些替代能源會因天候變化造成電網的影響，為了能達到替代能源的利用最佳化及平衡電網達到削峰填谷，各國陸續推展儲能式光伏發電/風力儲能系統并且結合智能住宅及電動車等周邊供電達到小型微電網建立，而電網研究實驗室也要建立模擬測試需求，長沙艾克賽普儀器設備有限公司專業提供微網(智能電網)模擬測試方案。
電網模擬電源61860/61845
1 3 or 1 phase
2 低電壓穿越測試
3 斷電/短路/瞬降/瞬升
4 諧波與間諧波測試
5 電網電壓與頻率的調整
6 雙向交流源:可輸出或回灌電流–電網特性

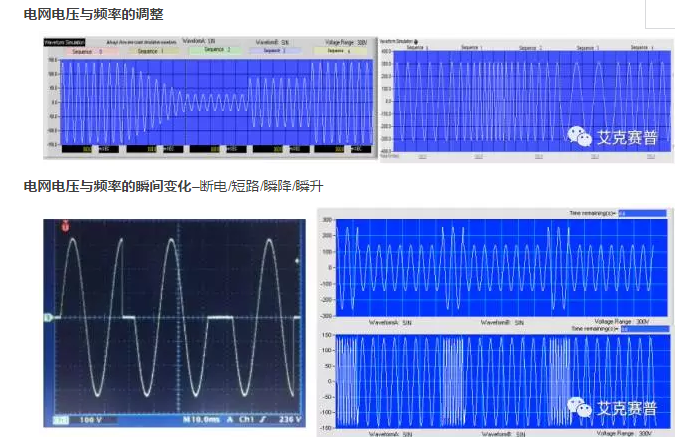

電網電壓頻率變化模擬
隨著電力電子技術的廣泛應用，供電系統增加大量的非線性負載，引起了電流、電壓波形的畸變，高次諧波顯著增加。
微網系統中，這諧波成分因為其他并網的分布式電源加入，會更顯著。
此類諧波會影響分布式電源的運作，例如干擾頻率偵測而產生保護脫網。也可能會使儲能電站中的PCS 產生誤動作，造成并網的相位誤差，功率因素受影響。
Through)是測試風力電機或太陽能逆變器在并網狀態下,電網突然短時間的電壓降(負載短路),仍能保持電流輸出,不至于因為保護而離網的能力,不僅逆變器要保持并網,并且可積極補償電網此異常的狀態。
配電池模擬電源(Battery Simulator)軟件，可進階設定電池仿真的參數，并實時量測顯示及記錄，測試UPS或轉換器等是否能正常動作。適合作微網的運作摸擬，不須作麻煩的電池更換Chroma17030/17020也是充放電機，可測試電池的充放電特性。
電池模擬電源17030/17020

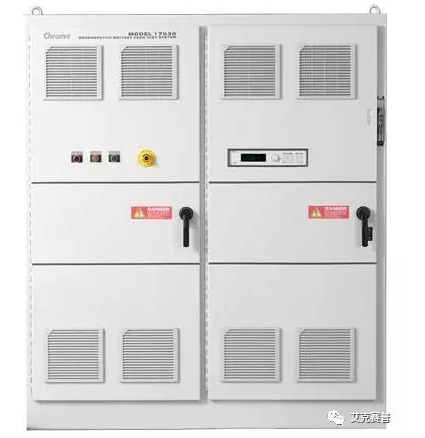

Chroma 17030/17020電池充放電測試系統，搭配電池模擬電源(Battery Simulator)軟件，可進階設定電池仿真的參數，并實時量測顯示及記錄，測試UPS或轉換器等是否能正常動作。適合作微網的運作摸擬，不須作麻煩的電池更換。Chroma17030/17020也是充放電機，可測試電池的充放電特性。
掃描下方二維碼，獲取更多資訊。申請樣機演示請點擊下方閱讀原文，成功申請樣機演示即可獲得精美禮品一份，大容量USB3.0 U盤、樂扣樂扣水杯、象印保溫杯等你來拿，趕快行動吧！
電池模擬電源功能
電池基本參數設定
1. 總容量 2. 目前容量(SOC) 3. 定電壓 4. 電池能量效率 5. 直流阻抗
電池電壓與容量曲線設定
讀取電壓與容量(SOC)對應的Excel檔案曲線，來調整電壓做電池仿真輸出。
此電壓與容量的Excel檔案,可由17030對實際電池放電的量測數據由軟件導出。
使用者也可自行定義存入Excel檔案及可設定截止電壓，過低發生保護訊號。
電池相關參數記錄

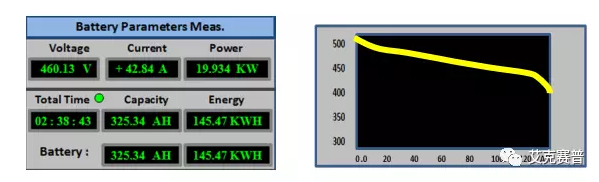

1. 實時將選定參數(電壓/電流/功率/容量)等數值隨時間變化曲線做圖形顯示。
2.可設定時間間隔,記錄選定參數(電壓/電流/功率/容量)等數值于指定檔案中，供運行分析或故障記錄。

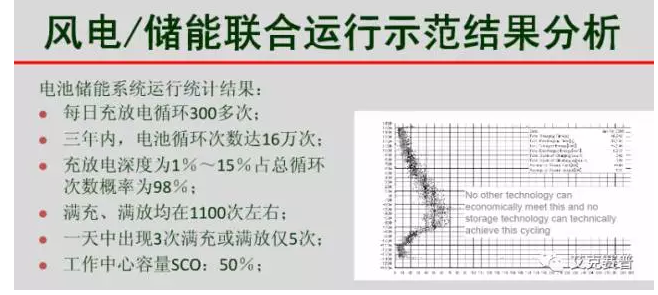

1. 由以上數據可得知電池包于儲能電站應用上，是不斷的動態充放電，對于電池包可耐受的循環壽命，應特別注重及測試。
2. 整體體積大, 若溫度不均，容易造成單體電壓不平衡，測試時需監控。
3. 儲能系統需對溫度及單體電壓監控, 處理大量數據量。
太陽能模擬電源62000H
1.太陽能電池陣列仿真I-V功能可仿真多種太陽能電池的輸出特性，具有遮罩仿真功能，可模擬太陽能板某部分被云遮蔽的電氣特性。

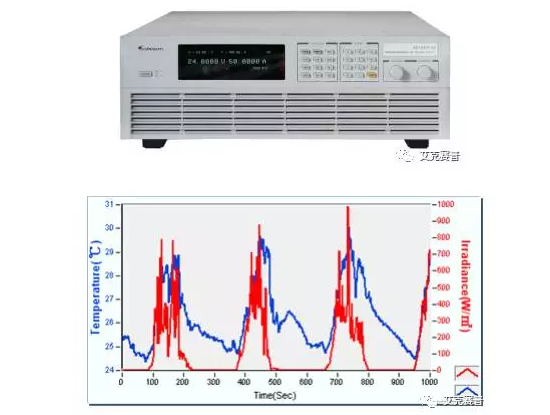

2.也可把當地的氣候陽光溫度數據輸入設備，模擬當地的太陽能電池一天的變化。使用者在任何時間都可以做實驗，不必等有太陽才能做實驗。
3.太陽能逆變器會以最大功率追蹤(MPPT)方式，轉換直流為交流電能，并入電網。常用的分布式電源。
太陽能電池陣列仿真
1. 可記錄當地實際天氣的日照強度及溫度，存成Excel檔案。
2. 軟件將記錄檔案讀入，設定太陽能電池特性及面積，即可仿真出變動的特性曲線。
3. 可搭配微網系統，進行與儲能電站間的運行模擬測試。
屏蔽I-V曲線仿真(SHADOW I-V CURVE SIMULATION)

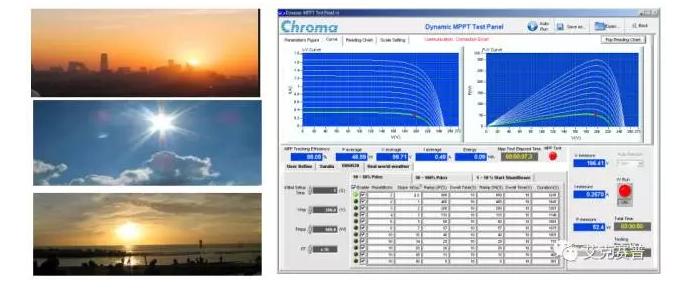

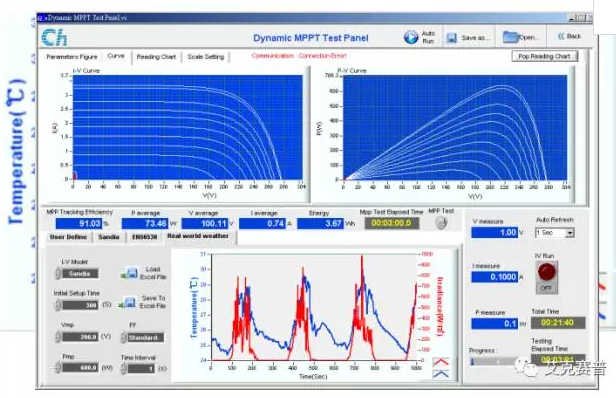

具有簡易方便的屏蔽曲線仿真及屏蔽曲線動態變化仿真于軟件(如右圖)，用戶可從數據庫內選擇PV Module型號或自行建立PV module參數后存，然后可設定電池板串聯及并聯數量后組成一PVArray數組，接續用戶可設定PV Module的照度、溫度參數及動態屏蔽變化移動方向及時間，此可模擬云遮變化或其它如樹木或建筑物屏蔽下的Shadow I-V曲線仿真，每條I-V曲線為最多4096點的電壓及電流組成。
太陽能電池陣列模擬
1. 于太陽每日升起及落下的過程，逆變器運作容易發生不穩定現象。
2. 當太陽能電池陣列的特性曲線做動態變化時，逆變器還是要能盡快追蹤最大功率點，所以動態MPPT效率為逆變器的重要性能之一。
3. 鑒衡中心金太陽CGD/GF004，EN50530和Sandia Lab都有其測試標準。
直驅風電仿真器(Accexp 集成提供)

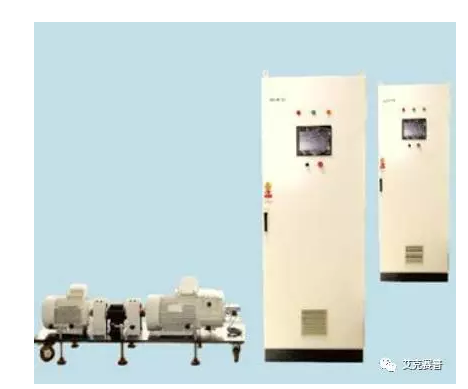

1. 直驅風力發電機模擬系統，是一種用于研究永磁直驅風力發電系統的仿真平臺。該模擬系統由模擬風速系統、電機對拖平臺、直驅變流器、并網控制系統組成。在任意時刻，不受物理環境影響，能夠模擬不同風速模型，實現系統在任意工況的穩定輸出。
2. 模擬系統具備變速恒頻輸出，空載運行，并網運行，有功、無功功率解耦控制等功能。
3. 直驅風力發電機模擬系統適用于各類院校與科研機構對永磁直驅風力發電機特性的研究以及相關產品的研發。
•模擬真實風電變流器啟動、停止、運行及并網的過程；
•可模擬多種風速的發電和運行狀態，如：基本風速、陣風風速、漸變風速、隨機風速；
•模擬真實風力發電機與電網、分布式電源的互動運行、自啟動/停機運行；
•模擬真實風力發電機的控制系統，支持遠方/就地設置定值、參數等操作；
•支持真實氣象數據導入，可根據真實氣象數據進行并網發電
